先日、「秋月」でAVRの新製品がラインナップに追加された。（AVRの中では600円と高い部類だけど安い）
ATMEGA1284P がそれなのだが、一番のトピックは内蔵RAMが16KBもある点で、AVRで少し痛いとこが大分改善される。

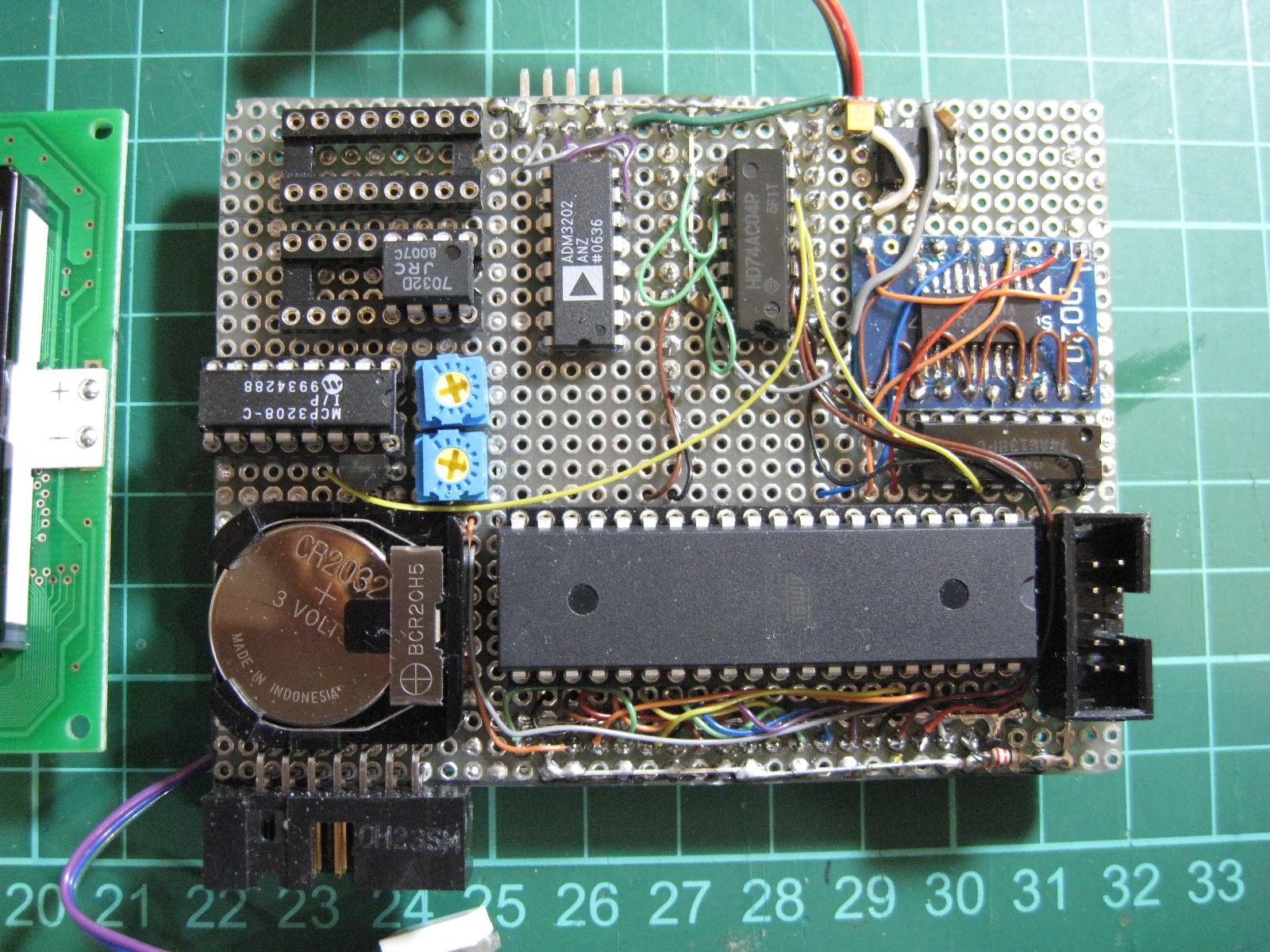

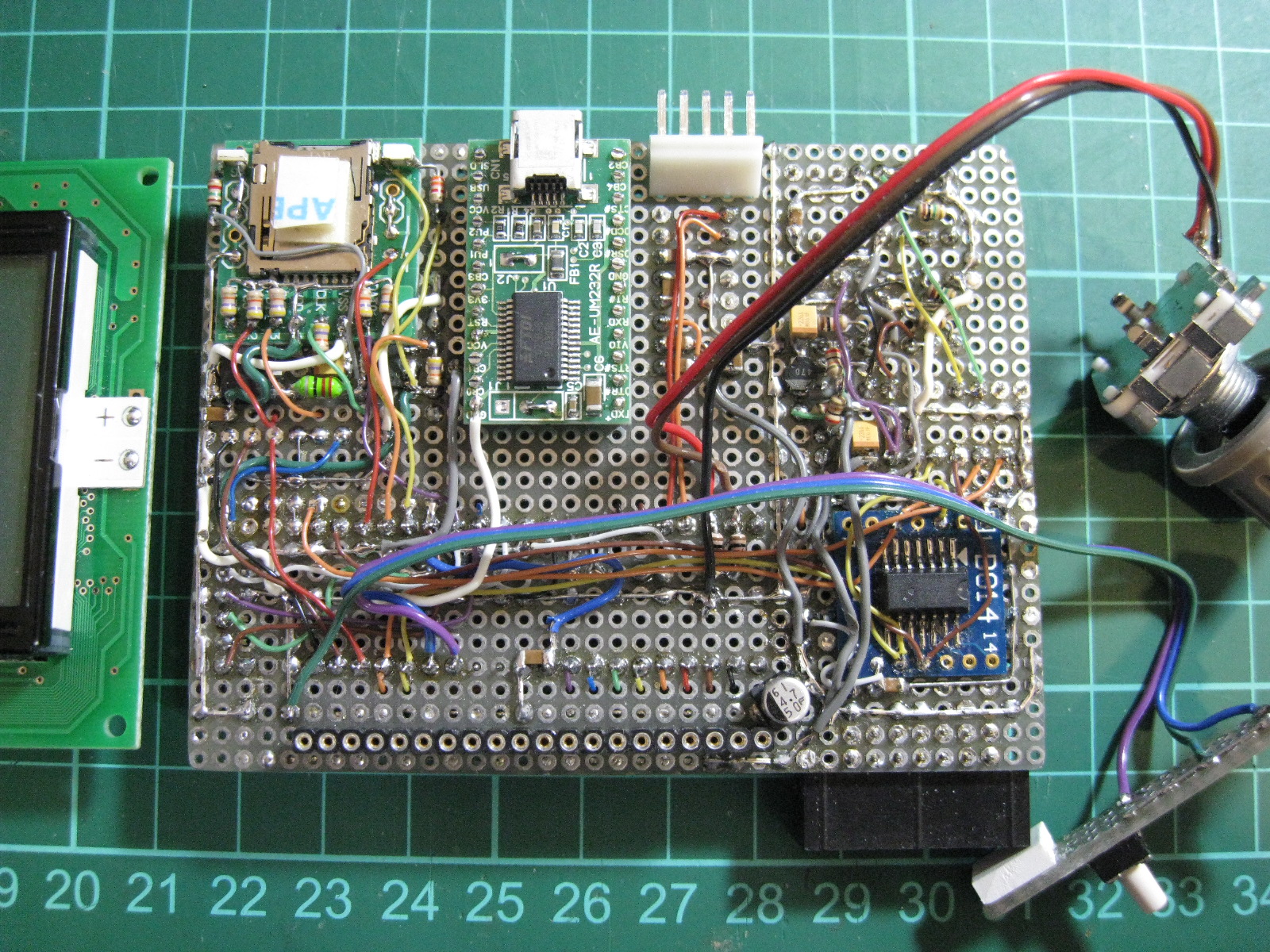

以前にATMEGA64で作っていたデータロガーだけど、メモリーが少なすぎるのと（外部バスにメモリーを増設できるけど）、クロックが最大１６MHｚなので、途中でペンディングとなっていた、今回その時に作ったソースコードを生かして、作りなおして実験してみた。
クロックもこのデバイスは20MHzまでいけるので、19.6MHzを採用し、GPSデータの取得と100Hzでアナログ８チャンネルのデータ収集など基本的な部分の動作確認も出来た。

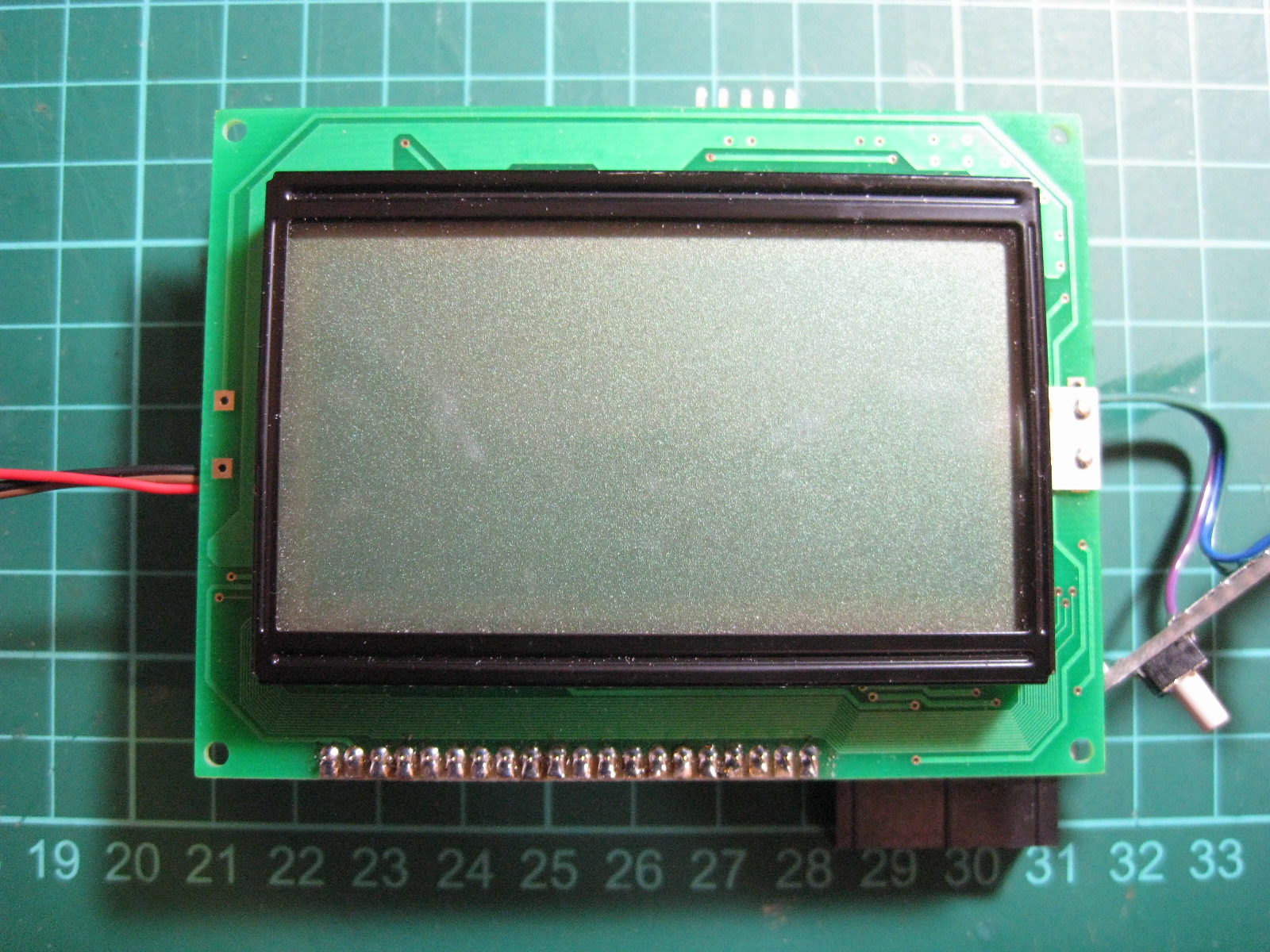

↑これも秋月で売っている液晶を使って、基板サイズをそれに合わせてあるのでそこそこコンパクトに仕上がった。

SH2 で作っているデータロガー、高機能なのだが、部品の入手性、コストなど考えると、今回の仕様でもまぁ十分ではある。
もうすぐモータースポーツのシーズンも始まるしで、とりあえず廉価版を早急に仕上げる事とした、安く作れるので、他にも利用用途が沢山ある。

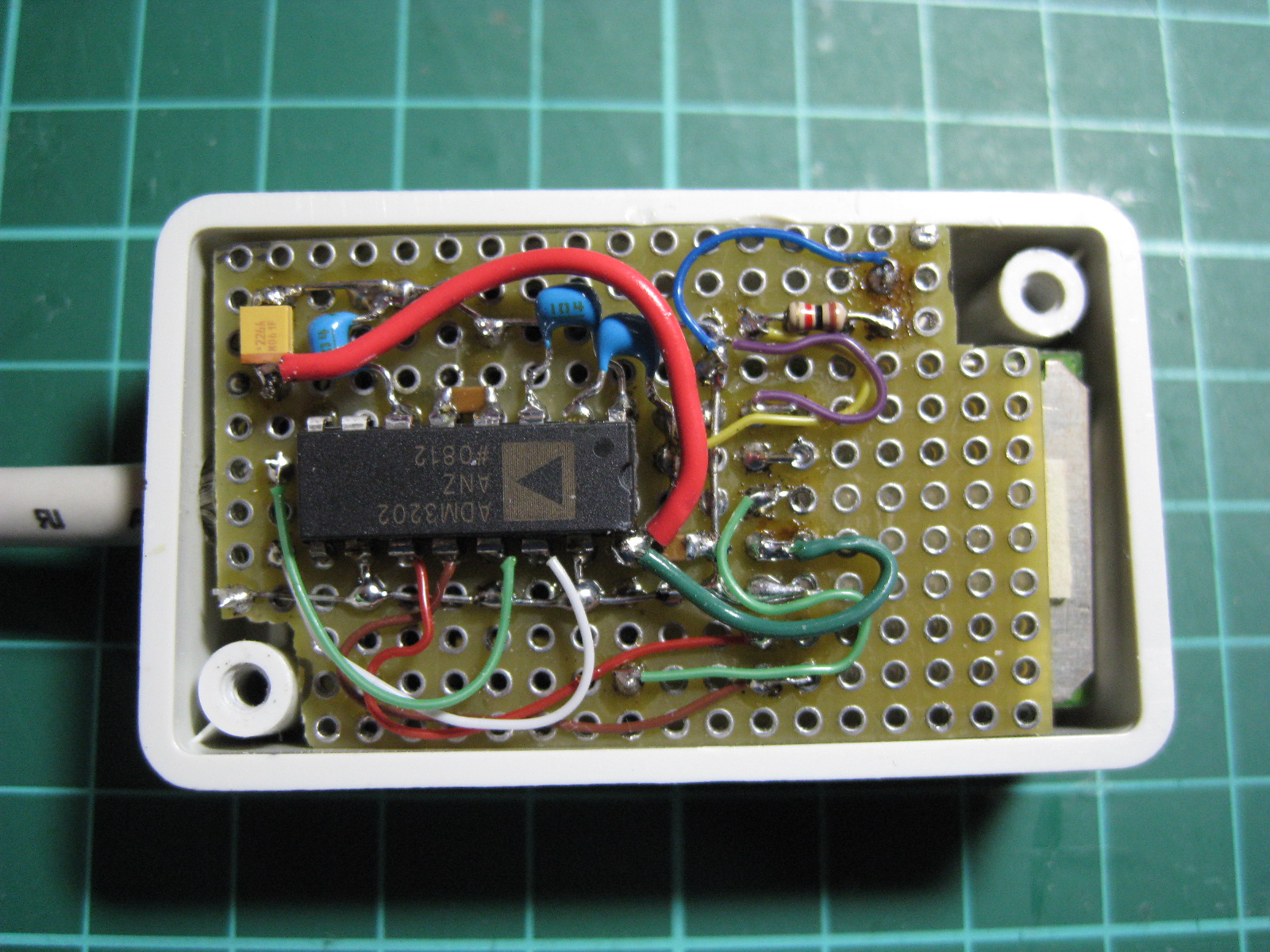

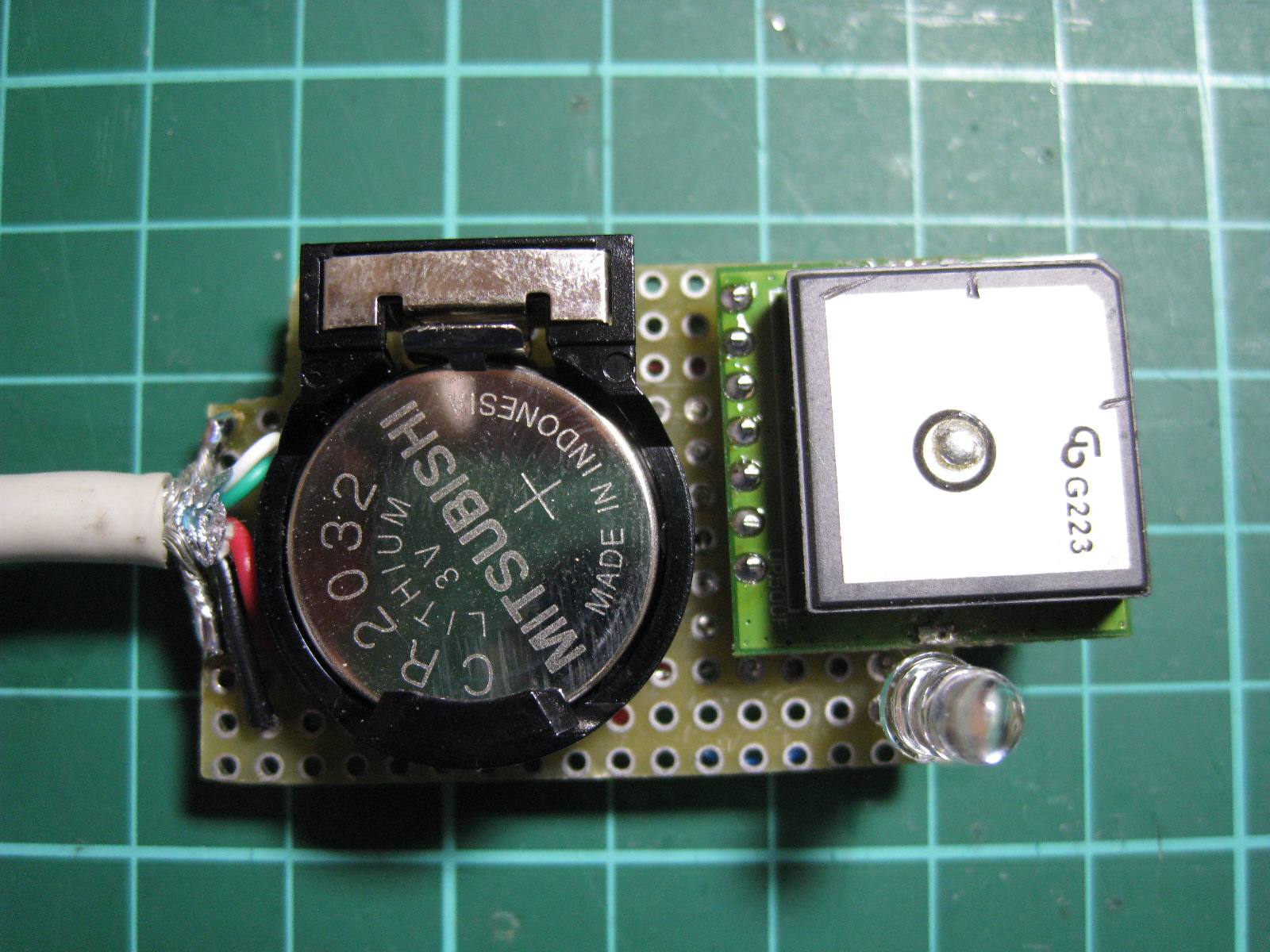

GPSはSUP500Fを別途モジュールとしている、本来は、本体に取り付けても良いのだが、本体の取り付け位置によっては、良好な衛星の受信状態を維持出来ない可能性もある為、あえて外部モジュールとした。

※CR2032をバックアップ用電池として使っているが、実験してみると、もの凄く急速に電池が減るので実用性は無い・・
※SUP500Fはバックアップ電圧を加えないと動作しないようだ・・
※SUP500Fには１PPS出力があるのでLEDを付けたが、ほとんど電流を取れないのでバッファを付ける必要があるようだ、トランジスタも駆動出来なかった。

ATMEGA1284Pはメモリーもそれなりにあり、高速で良いのだが、ポートが少ないのが痛い、デコーダーを追加したり、色々工夫が必要。

後、やっぱり、メモリー空間が、RAM領域とROM領域が別になっていて、アクセスに気を使わないとならないのは多少痛い。
最近のフレームワークではChaN氏のFatFSを利用させてもらっている、毎度の事だが、このパッケージは凄く完成度が高く、高性能で移植性に富んでいる、この場を借りてお礼を言いたい、「ありがとう御座います～」便利に使わせてもらっています。
