「RX65N Envision Kit」の紹介

4件のコメント

Arduino や ARM には、よそ見をしないで、ルネサス製マイコンのみを扱ってきたが、
最近、ようやく、面白そうなガジェットが出てきたー

ＡＲＭ界隈では、コスト度外視、メーカーでなければ出来ないような評価ボードを色々
出していて、そんなのが出る度に、ＡＲＭｅｒたちがそこに注力するとゆー構図があった。

自分は日本人なので、「日本製マイコン使え！」と言ってはいたが、中々胸を張って、
「これはイイですよと言えない」状況が続いていた。

そんな折、マルツさんのメールニュースで、「Renesas Synergy Target Board Kit」
のアナウンスがあり、ＡＲＭベースのルネサスマイコンで、興味は無いのだけど、
リンクを観に行った。
そこで、見つけてしまい、思わず購入してした。
※自分の好きなＲＸマイコン、１２０ＭＨｚ動作、液晶付、など目一杯盛り込んでいて
５０００円！、しかも、何かガジェットを作った場合に、コンパクトにまとめられる
ように配慮された基板サイズ。

このボード２０１７年１１月頃に発表されていたボードのようだが、丁度仕事が忙しく
情報を漏らしていた。

このボード、海外のソフトウェアーベンダーが音頭を取り、製作したようだが、この価格
でこの内容は、コストパフォーマンスが良すぎる。
しかも、インサーネットやＳＤカードを後から付けられるようにもなっているし、かなり
練られた設計となっていて好感が持てる。

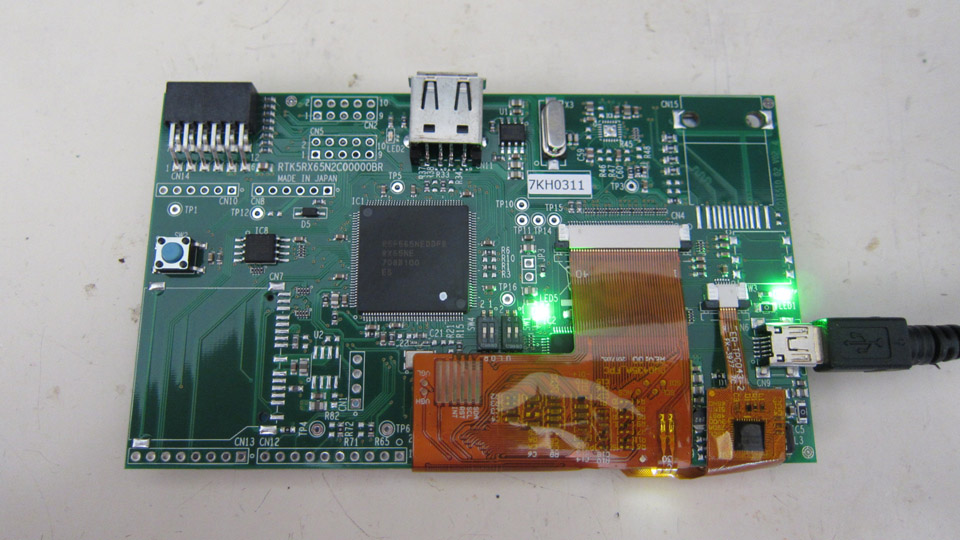

ボードの特徴など気がついた部分を列挙する。
・ＲＸ６５Ｎマイコン１２０ＭＨｚ動作
・２ＭＢの内臓フラッシュ
・２５６ＫＢ＋３２０ＫＢのＲＡＭ
※このメモリー空間は別なので、液晶のフレームバッファで、３２０ＫＢは利用不可と思う。
・インサーネット対応「Ｎ」バージョン
※物理層ＰＨＹは乗っていないが、後から乗せられるようにパターンがある！
※２５ＭＨｚのクリスタルは乗っているので、ＰＨＹ（ＬＡＮ８７２０Ａ）、パルストランス
付コネクタ（表面実装タイプ）を取り付けるだけと思う。
・エミュレーター（簡易バージョン）内蔵なので、フラッシュの書き換えや開発が容易。

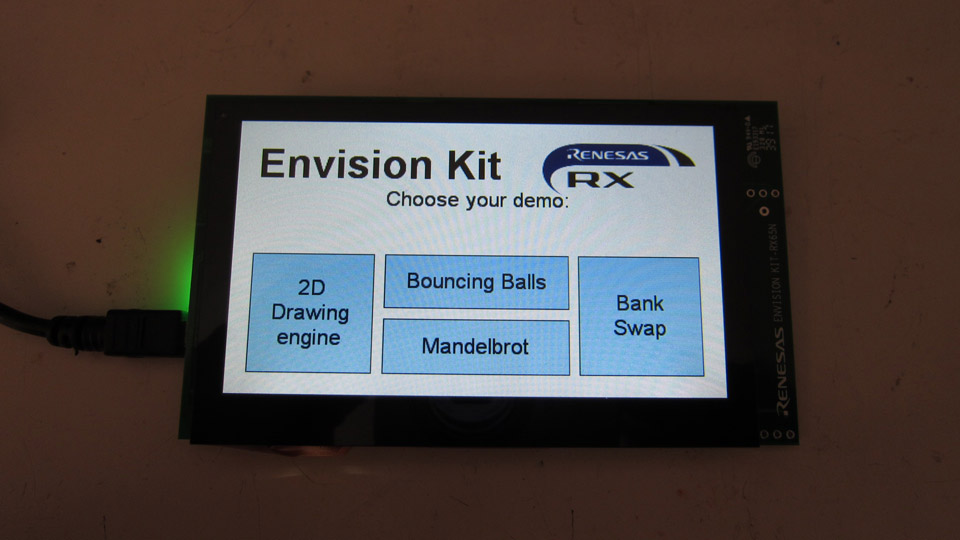

・４８０×２７２ピクセル、タッチ機能付液晶付
・ＲＸ６５Ｎ内に、液晶の制御と、描画エンジンなど内臓（パフォーマンスは現在不明）
・拡張コネクターや、未使用端子の取り出しランドなど多数。
・ＳＤカード接続用パターン有り
・マイコン用３．３Ｖ電源用に、同期整流式のＤＣ／ＤＣコンバーター
※５Ｖから降圧で動作し、効率が高い（安易なシリーズレギュレーターでは無いのが凄い！）
※液晶用バックライトもＤＣ／ＤＣコンバーターを内臓
・ＵＳＢコネクター装備（ＲＸマイコン用と、エミュレーター用）
・モード切替用、ＤＩＰスイッチ４ビット分（１ビットはユーザー利用可能）

今は、仕事が忙しいのだが、これをベースに色々な物を作りたいと思う。

ソフトウェアー・エンジニアリング, 電子工作な日々

ＡＤ９８３３（周波数シンセサイザ）のテスト

コメントする

マイコンでＡ／Ｄコンバーターを使った、ストレージオシロぽぃ物を作る過程で、
機能検査を行う必要があり、手頃な信号発生器を探していた。

最近は良いデバイスがあるもので、ワンチップで、最大１２．５ＭＨｚまで出力
可能なＤＤＳモジュールが安く売られていたので、早速注文した。

※基準発信器付きで小さいモジュールとなっている。
※中華、船便なので、それなりの時間がかかるが格安。

早速、ＡＤ９８３３のライブラリをネットから取得して、自前のシステムに合うよ
うに、テンプレートクラスとして整形し直した。

このデバイスは、ＳＰＩ通信で内部設定を行うので、マイコンで制御する必要があ
る。
そこで、とりあえずＲ８Ｃ／Ｍ１２０ＡＮを使ってテストしてみた。
※このＩＣ、３．３Ｖでも５ＶでもＯＫのようだが、とりあえず３．３Ｖで動作確
認。（モジュールに付いてるＯＳＣはＡｒｄｕｉｎｏ系が主なので５Ｖと思えるが、
ちょっと調べた限りでは、どの電圧で動作するのか記述が見つからない・・）

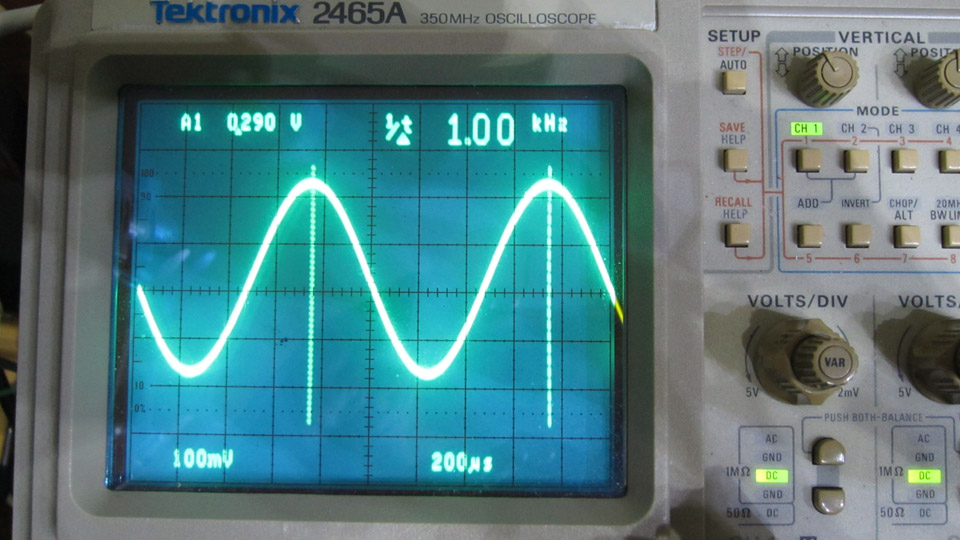

サンプルは１ＫＨｚのサイン波を出力している。（起動するとデフォで１ＫＨｚの
をサイン波を出力する）

実用的に使うには、出力にアンプを追加したり、レンジ切り替え、周波数切り替え、
高性能なエイリアシング除去フィルターなど工夫が必要だと思うが、とりあえず、
機能を実験するだけのシンプルな構造になっている。

ソースコードは AD9833 Sample に上げてある。
※AD9833.hpp テンプレートは chip ディレクトリーにある。
※このデバイステンプレートは、他のマイコンでも修正無しで使えるはずだ。

-----
シリアルポートと５７６００（８ビット、１ストップ）で接続する事で、対話形式
で、周波数、波形の変更ができるようにした。

freq 2000     ---> 2000Hz
form tri      ---> 三角波
help          ---> ヘルプ
バイク（自動車）整備, 中古住宅リホーム, 気になった事を・・・

BOSCH(ボッシュ) 高圧洗浄機 AQT33-11 ホースジョイントの改造

コメントする

以前に、ボッシュの高圧洗浄機を買ったのだけど、賃貸の水道は勝手に使えないと判り、
放置してあったが、一軒家に引っ越したので、水道を自由に使えるようになった。

ただ、この高圧洗浄機のホースジョイントは、ニップルが特殊な形状になっており、専
用の物で一般的な「タカギ」製と互換性が無い、それでは、不便なので、改造してみた。

良く調べるとニップルの先端が、数ミリ余分に出っ張っているだけで、これを削ると、
タカギのジョイントが使えると考えた。

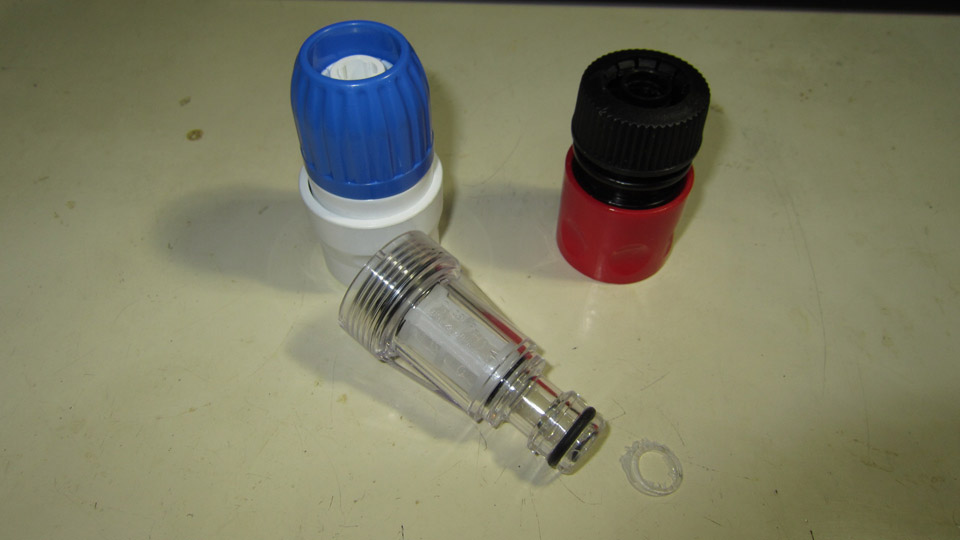

※赤いジョイントが、ボッシュ専用、透明（ポリカーボネイト）なのが、高圧洗浄機の
「ニップル」。
※先端を切断、削った後。

そこで、先端を削ってみたら、無事フィットするようになった、これで、タカギ製の、
色々なアタッチメントも使える～
